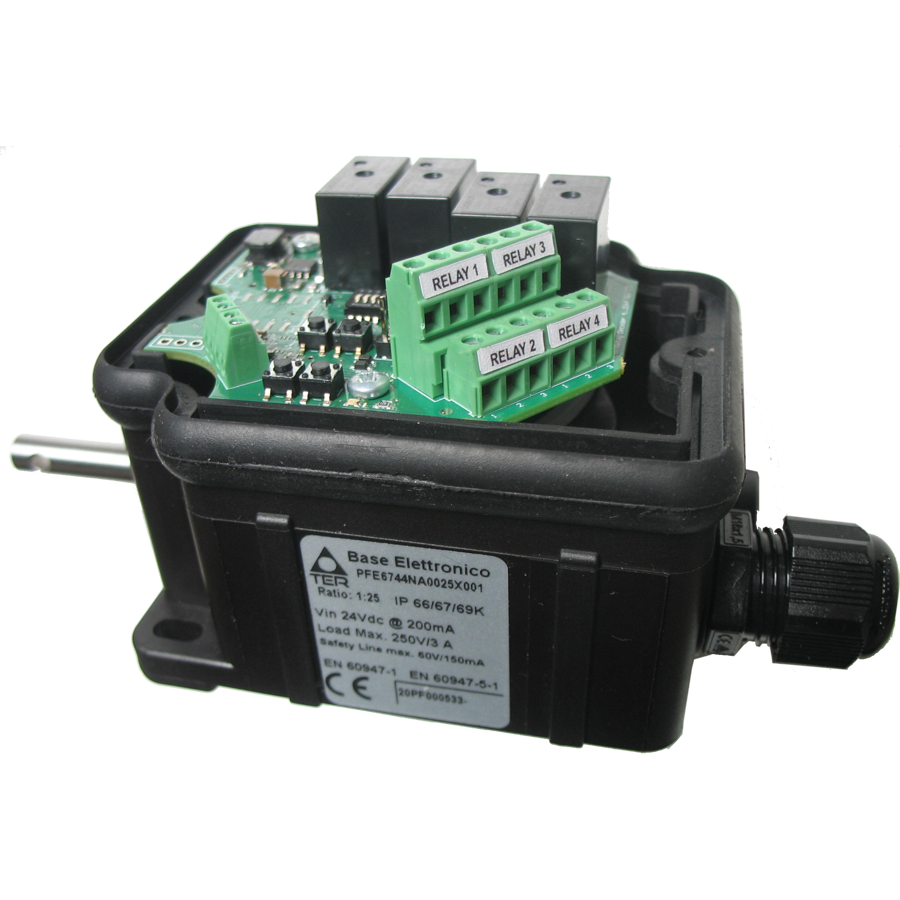

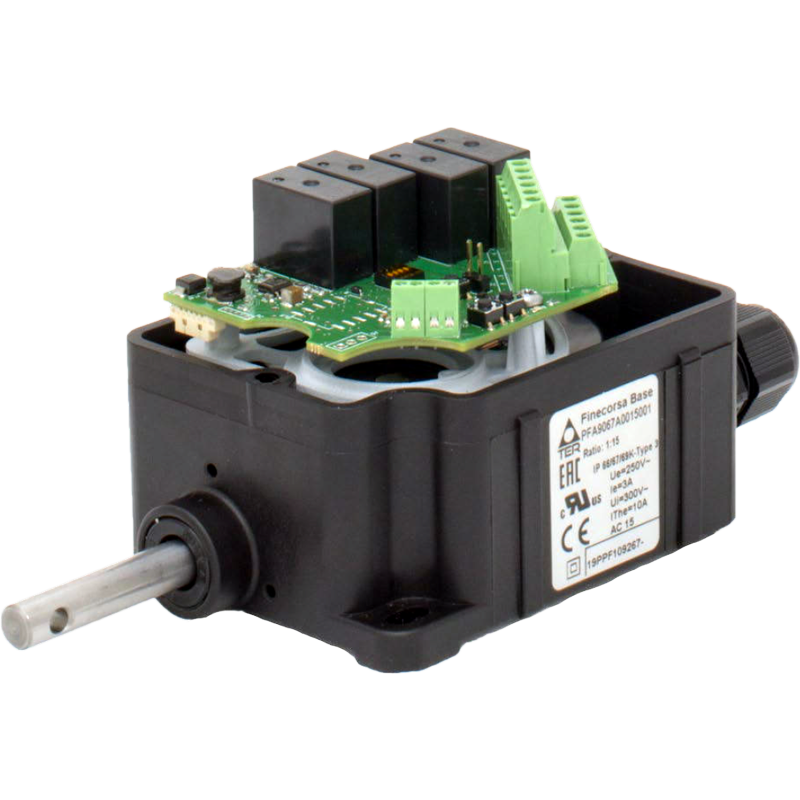

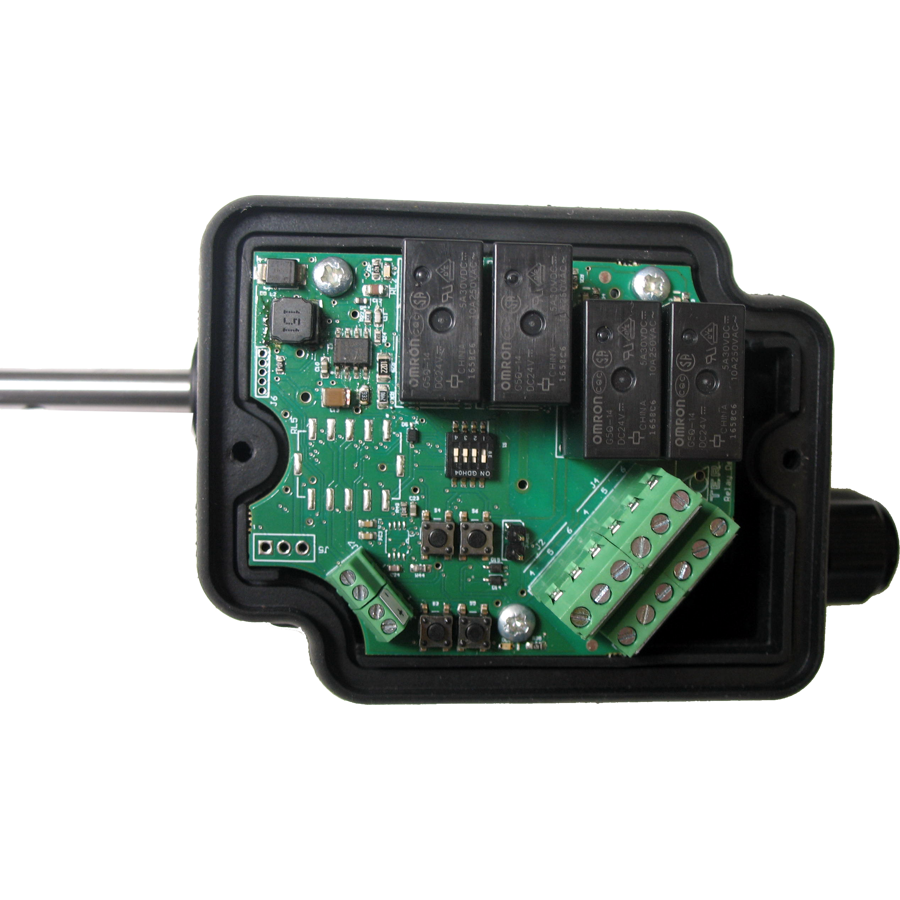

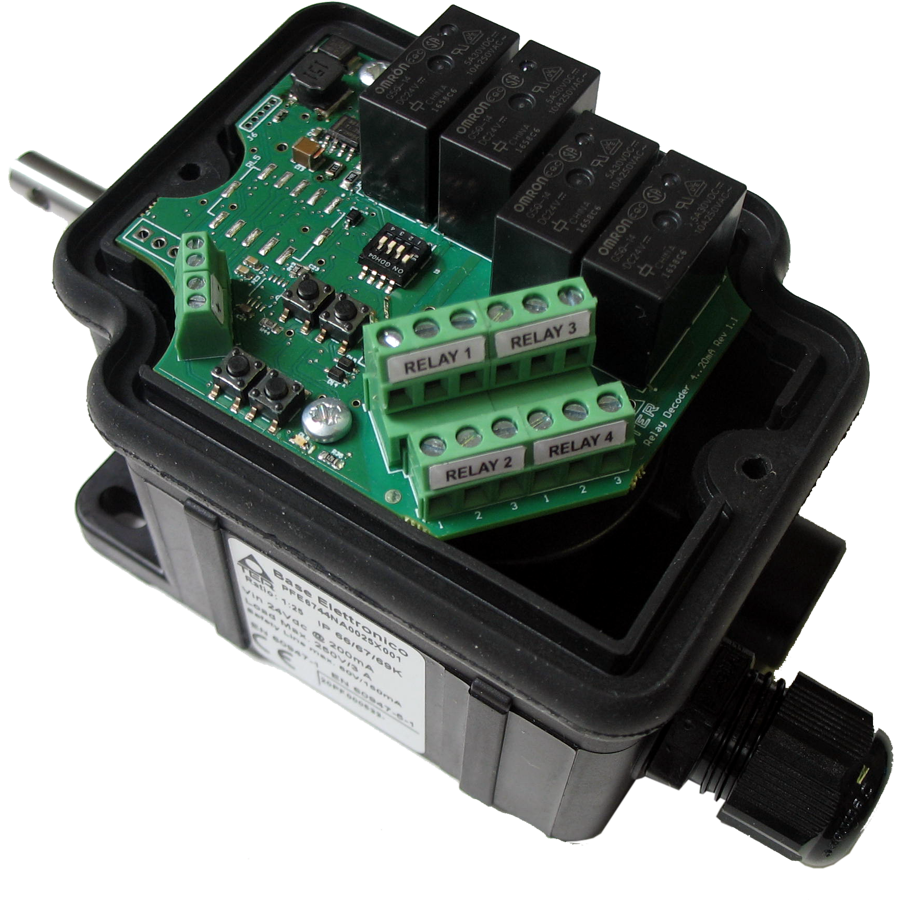

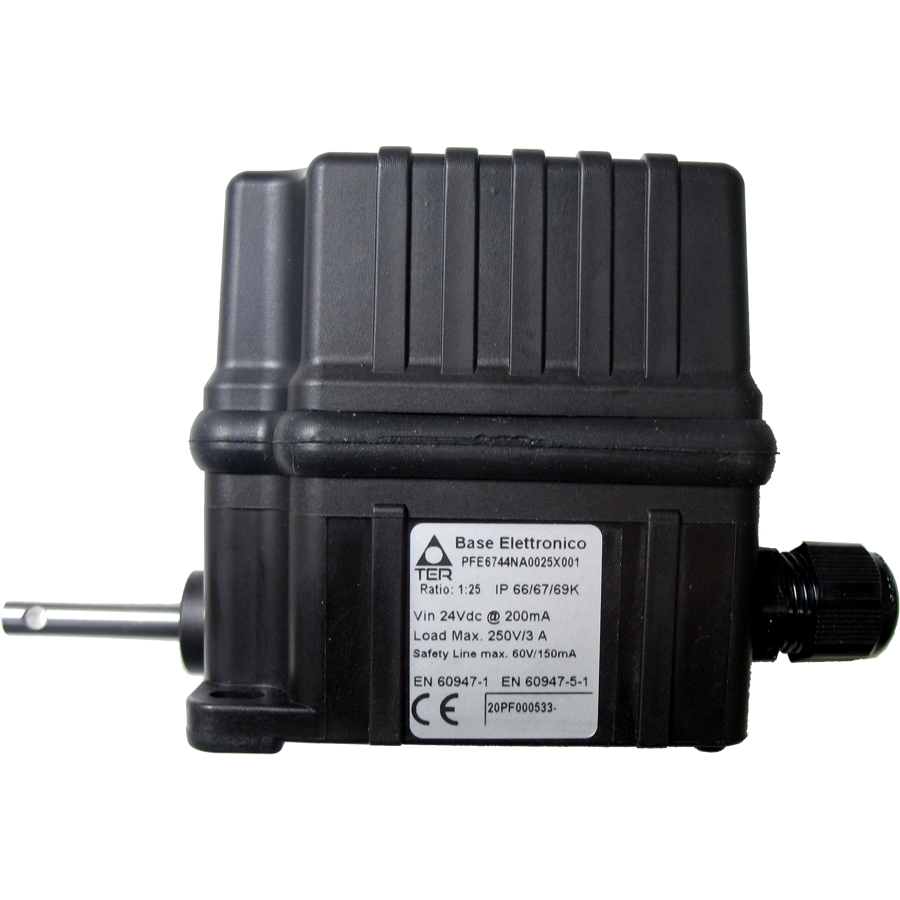

Base EVO

Kompakter elektronischer Endschalter, ausgestattet mit 4 elektronischen Nocken. Es wird in einer Vielzahl von Industriebereichen eingesetzt, von der Automatisierung bis zu industriellen Handhabungsmaschinen, von der Intralogistik bis zu Bühnentechnologien.

Eigenschaften

  • Base EVO ist ein elektronischer Endschalter mit 4 Relais, die bis zu 4 Nocken emulieren, mit der Möglichkeit von 6 Konfigurationen für jede elektronische Nocke (insgesamt 24 Einstellungen pro Endschalter) und uneingeschränkter Programmierung.
  • Maximale Präzision und extrem niedrige Hysterese.
  • Single-Turn-Messauflösung garantiert durch 4096 Punkte pro Umdrehung (12 Bit) mit einer Genauigkeit von ±0,5%.
  • Möglichkeit, ohne SPS oder spezielle Programmiersoftware zu arbeiten.
  • IP-Schutzgrad: Basis-EVO ist als P66, IP67 und IP69K klassifiziert.
  • Extreme Temperaturbeständigkeit: da -25°C a +80°C.
  • Keine Notwendigkeit für Wartung und maximale Verkürzung der Installationszeit.
  • Möglichkeit zur Reduzierung des Lagerbestands und zum Kauf von Produktcodes.
  • Mit Technopolymergehäuse und nicht magnetischem AISI 303-Schaft aus Edelstahl.
  • Hochwertige Materialien und Komponenten garantieren maximale Haltbarkeit, Präzision, Wiederholbarkeit auch unter extremsten Bedingungen und hohe Stabilität gegen Vibrationen.

Optionen

  • Es ist vollständig kompatibel und kann in Systeme integriert werden, die Basis-Drehendschalter verwenden.
  • Erhältlich mit Umdrehungsverhältnissen von 1:15, 1:20, 1:25, 1:50, 1:75, 1: 100, 1: 150.
  • Ausgestattet mit 4 konfigurierbaren Relais 24/250 V AC, 3 / 5 A, NC oder NO.
  • Sicherheitsleitung, die im Schadensfall mögliche Fehler an das System melden kann (optionale Funktion).
  • Verfügbar mit gebrauchsfertiger Konfiguration oder mit der Möglichkeit der Konfiguration vor Ort durch den Kunden.
  • Spezielle Kabelklemme.
  • Erhältlich mit einem Anti-Feuchtigkeits-Stopfen, der mittels einer Kontermutter an der Basis angebracht ist, um die Transpiration für den Endschalter zu verbessern und gleichzeitig den Schutz gegen Wasser aufrechtzuerhalten.
  • Erhältlich mit Flanschen, Ritzeln und Kupplungen.
  • Platten mit Universaladaptern zum Ersetzen bestehender Systeme.

Parameter

  • Umgebungstemperatur Lagerung: -25°C/+80°C
  • Umgebungstemperatur Betrieb: -25°C/+80°C
  • Schutzart: IP42, IP65, IP67, IP69K
  • Isolierklasse: Klasse II
  • Maximale Drehzahl: 800 rev./min.
  • Kabeleingang: Kabelverschraubung M16
