Charlie

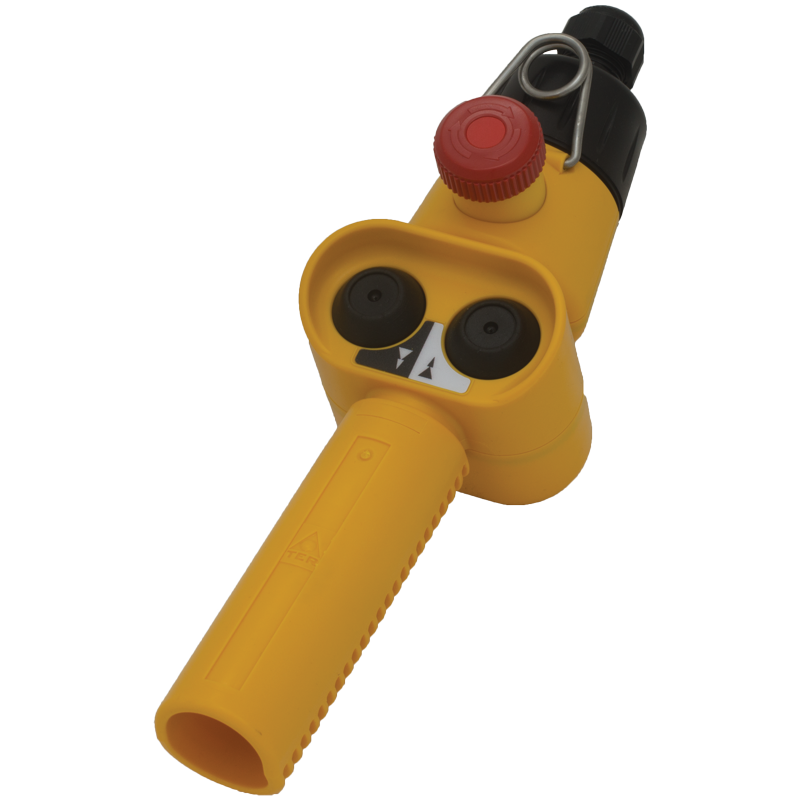

Hängetaster für die Hilfssteuerung mit kompakten Abmessungen. Modernes, intuitives Design, entwickelt von einem Industriedesign-Studio auf der Grundlage von Spezifikationen wie technischer Inhalt, Antropomorphismus, Futurismus und Ergonomie.
Handlich und entwickelt zur Reduzierung von Installationszeiten und -kosten sowie der Maschinenstillstandszeiten für Wartung.

Eigenschaften

  • Reduzierte Installationszeiten und -kosten, reduzierte Verkabelung: Bei den ohne Schrauben innen im Hängetaster befestigten Schaltern weisen alle Klemmen in Richtung des Kabeleingangs und die Schrauben weisen in die entgegengesetzte Richtung, um die Verkabelung zu erleichtern.
  • Verschluss des Gehäuses und der Abdeckung mittels Gewindenutmutter an der Vorderseite, um einen bequemen Zugang zu den Innenkomponenten ohne Bedarf an Werkzeugen und ohne Eingriffe an den Schrauben zu gewährleisten.
  • Gelochter Griff, um den Hängetaster schnell und bequem an einem Haken zu befestigen.
  • Notaus-Pilztaster gemäß Norm EN 418.
  • Mechanische Lebensdauer Schalter: 1 Million Schaltvorgänge.
  • Schutzart IP: Charlie hat die Schutzart IP65.
  • Beständig gegen extreme Temperaturen: -25°C bis +70°C.
  • Die verwendeten Materialien und Komponenten sind witterungsbeständig und gewährleisten den Schutz des Geräts gegen das Eindringen von Wasser und Staub.

Optionen

  • Verfügbar in Konfigurationen mit 2 oder 3 Stellgliedern.
  • Einzelne Schalter mit Kontakten NO oder NC und Doppel-Schalter mit NO-Kontakten mit einer oder zwei Geschwindigkeiten, mit elektrischer Verriegelung zum Verhindern der gleichzeitigen Betätigung entgegengesetzter Funktionen.

Parameter

  • Umgebungstemperatur Lagerung: -40°C/+70°C
  • Umgebungstemperatur Betrieb: -25°C/+70°C
  • Schutzart: IP 65
  • Isolierklasse: Klasse II
  • Kabeleingang: Kabelverschraubung M20, Spiral-Kabelverschraubung M20
  • Betriebsstellungen: Alle Stellungen
