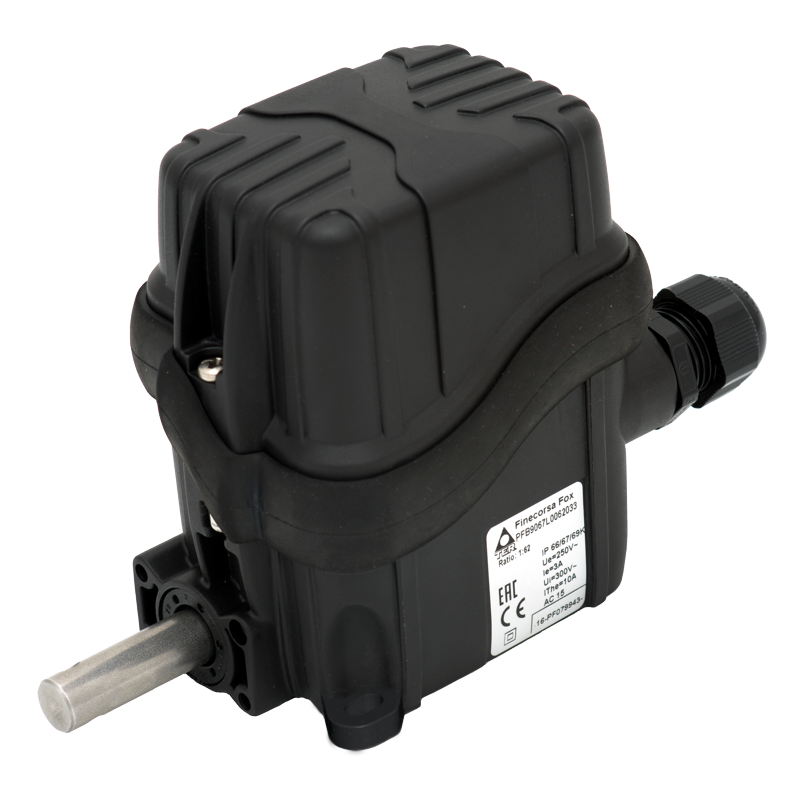

Fox

Getriebeendschalter zur Kontrolle und Messung der Bewegung von Industriemaschinen über die Erfassung des Drehwinkels und/oder der Drehzahl einer Welle.


An Windturbinen wird Fox zur Kontrolle der Motorgondel oder des Befestigungswinkels der Schaufeln verwendet.

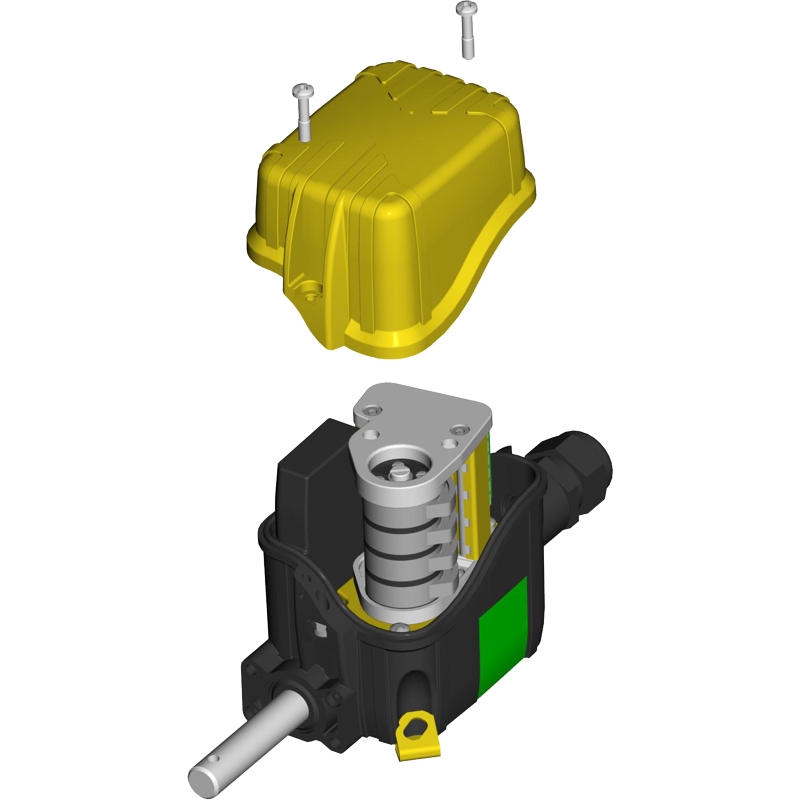

Fox besteht aus einem Getriebemotor, der die Bewegung über eine untersetzte Primärstufe am Eingang (Endlosschraube und Schrägzahnrad) und eine oder mehrere Sekundärstufen am Ausgang (Geradräderpaar) auf die Nocken oder die anderen Vorrichtungen zur Erfassung der Bewegung überträgt.

Eigenschaften

  • Mittels Einstellschrauben präzise verstellbare Nocken.
  • NC-Kontakte mit positivem Öffnungsvorgang, verwendbar für Sicherheitsfunktionen.
  • Mechanische Lebensdauer der Schalter: bis 10 Millionen Schaltvorgänge.
  • Schutzart IP: Fox hat die Schutzart IP66, IP67 und IP69K.
  • Schutzart NEMA: Fox ist Type 4X klassifiziert.
  • Beständig gegen extreme Temperaturen: -40°C bis +80°C.
  • Die Übertragungsund Leitwellen der Zahnräder sind aus rostfreiem Edelstahl AISI 430F oder AISI 303, die Übertragungswelle mit Endlosschraube dreht auf Kugellagern, die Zahnräder und die Mitnehmerbuchsen sind aus selbstschmierendem Technopolymer, die Grundplatte und der Deckel sind aus Technopolymer.
  • Die verwendeten Materialien und Komponenten sind witterungsbeständig und gewährleisten den Schutz des Geräts gegen das Eindringen von Wasser und Staub.

Optionen

  • Untersetzungsverhältnisse von 1:3 bis 1:2870. Die Untersetzungsverhältnisse werden durch die geeignete Kombination mehrerer verschiedener Sekundärstufen am Ausgang erreicht.
  • Sprungschalter 1NO+1NC im Wechsel oder Schleichschalter 1NC.
  • Fox kann Nockengruppen mit bis zu 5 Schaltern und Potentiometern, Encodern oder Absolut-Encodern Yankee aufnehmen.
  • Kabelverschraubungen oder dedizierte Verbinder.
  • Verfügbar mit Kondenswasserschutzstopfen, der mittels Gegenmutter am Unterteil montiert ist, um die Atmung des Endschalters zu verbessern und die Schutzart gegen das Eindringen von Wasser aufrechtzuerhalten.

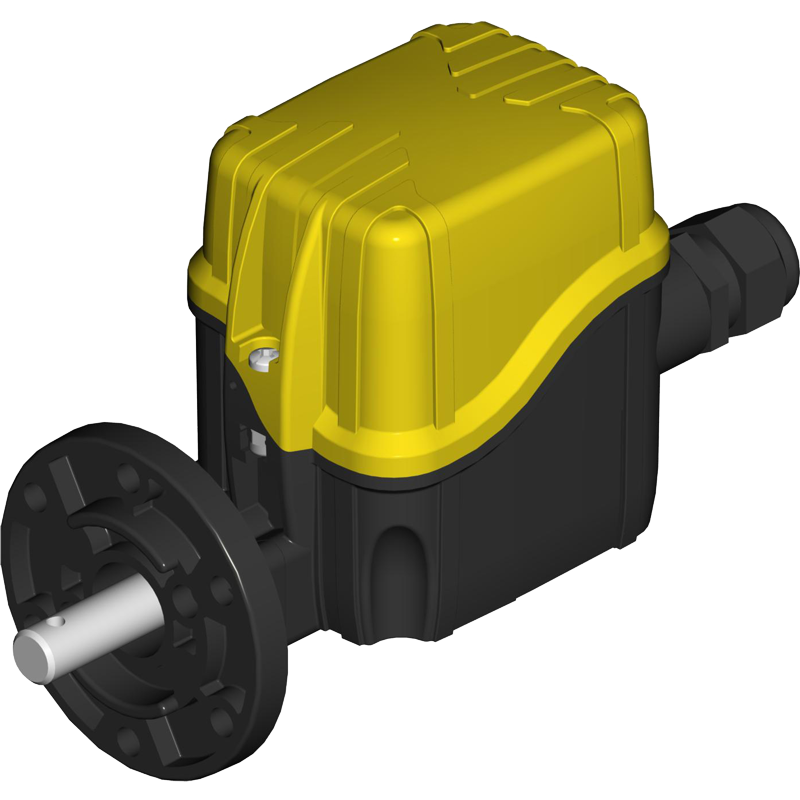

  • Verfügbar mit Flanschen, Ritzeln und Kupplung.
  • Platten mit Universaladaptern zum Ersetzen vorhandener Systeme.

Parameter

  • Umgebungstemperatur Lagerung: -40°C/+80°C
  • Umgebungstemperatur Betrieb: -40°C/+80°C
  • Schutzart: IP 66 / IP 67 / IP 69K
  • Schutzart NEMA: Typ 4X*
  • Isolierklasse: Klasse II
  • Drehgeschwindigkeit
    • Übersetzungsverhältnis ≥1:16: max. 800 U./min.
    • Übersetzungsverhältnis <1:16: max. 200 U./min.
    • Übersetzungsverhältnis =1:50 und 1:100: max. 1500 U./min.
