Flex EX2

Nový model oblíbených rádiových dálkových ovládání. Za stejnou cenu nabízí ještě více funkcí a vyšší výkon než první generace ovládání Flex EX. Tato spolehlivá a odolná rádia s širokými možnostmi nastavení jsou ideální pro použití v celé řadě průmyslových aplikací při manipulaci s materiálem, ovládání mostových jeřábů nebo jiných zařízení.
Automatická nebo ruční volba frekvence dovoluje bez problémů provozovat více souprav rádiových ovládání Flex EX2 na jednom pracovišti.

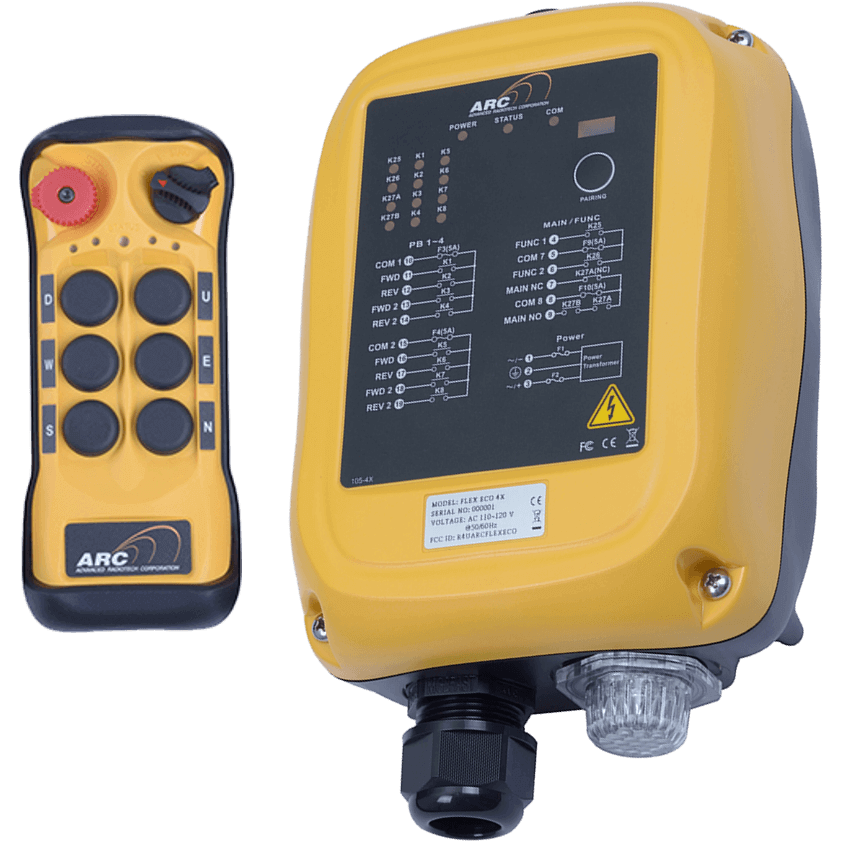

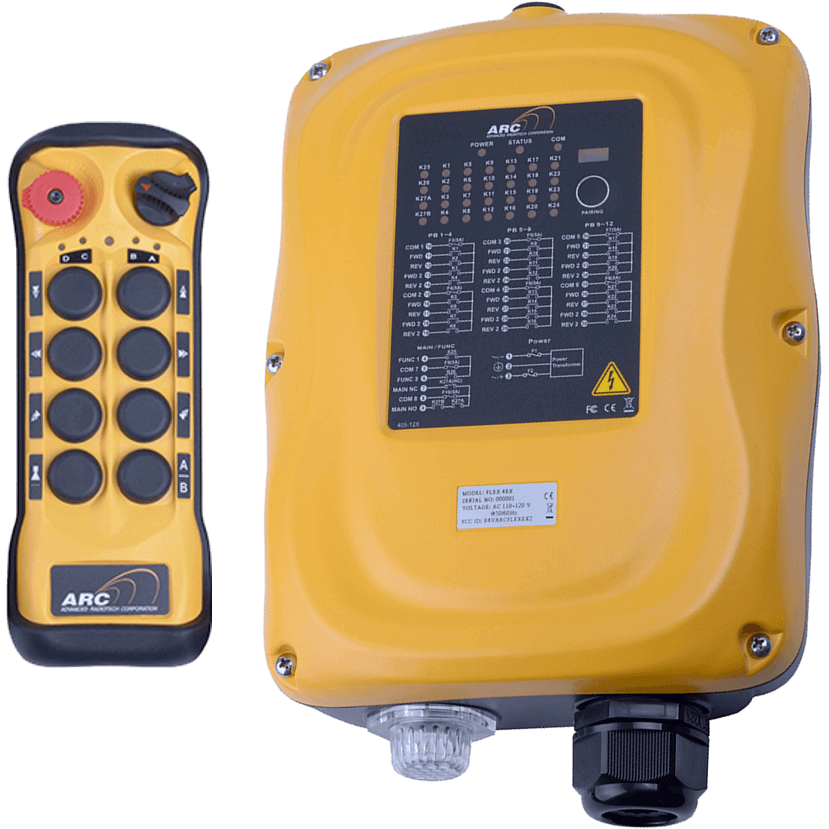

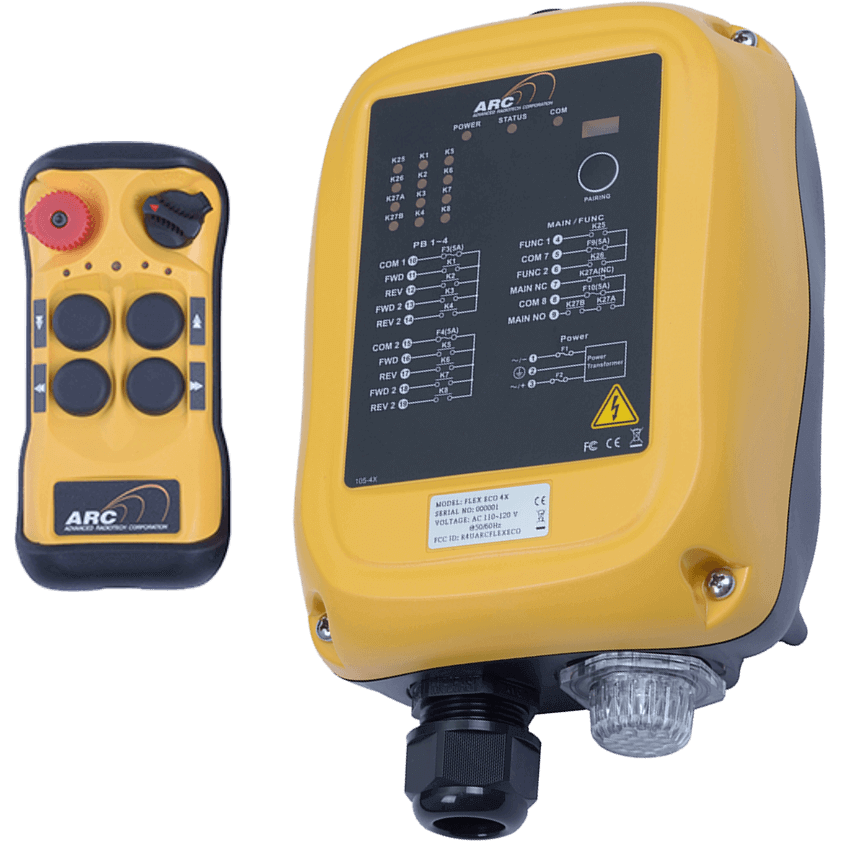

Vysílače Flex EX2 jsou ergonomické a lehké. Podle vašich požadavků jsou k dispozici se 4, 6, 8 nebo 12 tlačítky.

Vysílače mají zaoblený design a symboly funkcí po stranách, jsou vyrobené z odolného sklolaminátu. Jsou vybaveny snímačem pádu „Zero G”, který vypne ovládání při pádu vysílače.

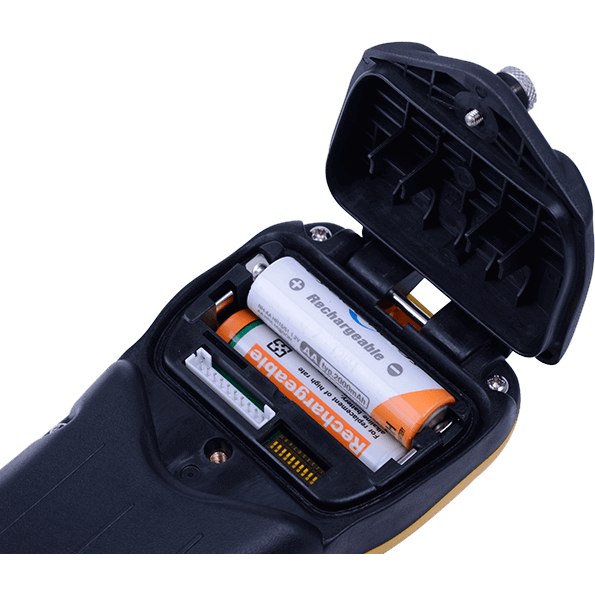

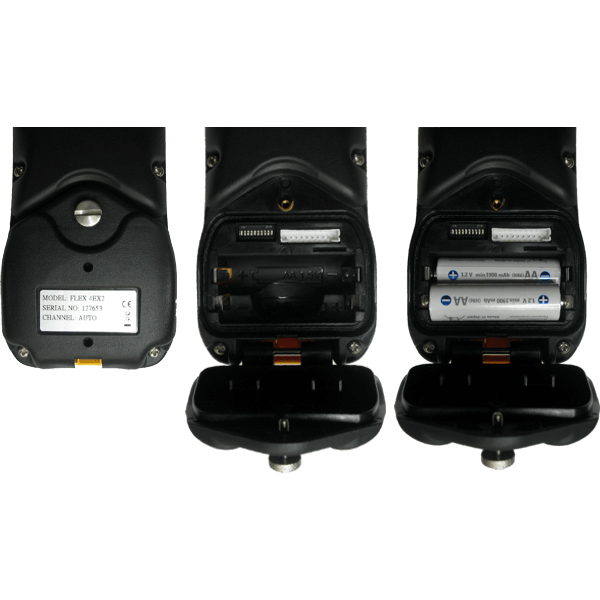

Nově je vyřešeno víko bateriového prostoru. Výměna baterií je teď rychlá, jednoduchá a není potřeba šroubovák.

Dvourychlostní tlačítka vysílače mají pozlacené kontakty a životnost více než milion pracovních cyklů. Vyznačují se jistotou chodu, jejich polohu jasně poznáte i v pracovních rukavicích. Součástí jsou sady symbolů se širokým výběrem.
Dvě kvalitní tužkové baterie AA (LR06) stačí na 100 hodin běžného provozu.

Stojánková nabíječka je k dispozici jako volitelné příslušenství.
Baterie se nabíjí se přímo ve vysílači po jeho vložení do nabíječky přes dva zlacené kontakty zespoda vysílače.
Nabíječku je možné nasadit do držáku RMP-07 (volitelné příslušenství), upevnit na stěnu a použít jako držák vysílačky.
V nabíječce je spínací relé 1 NO/NC, které sepne po nabití baterek ve vysílačce a může se použít pro signalizaci.

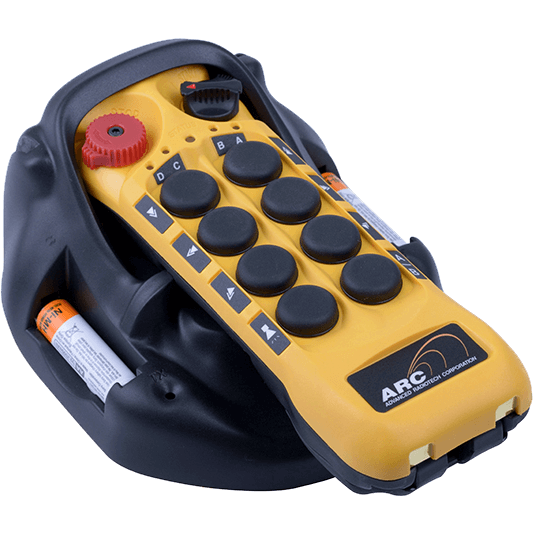

Bezdrátová nabíječka je k dispozici jako volitelné příslušenství pro Flex EX2 6 a vyšší.
Baterie se nabíjí přímo ve vysílači po jeho vložení do nabíječky.
Nabíječku je možné nasadit do držáku RMP-07 (volitelné příslušenství), upevnit na stěnu a použít jako držák vysílačky.
Bezdrátovou nabíječku nelze použít současně s čipovou kartou TAC Card.

Flex EX2 nabízí uživateli rozsáhlé možnosti konfigurace. Více než 200 programovatelných funkcí vyhoví potřebám většiny zařízení.
K dispozici je široká škála příslušenství, které poskytují dodatečnou ochranu, zvyšují komfort obsluhy a užitnou hodnotu zařízení.

Volitelná možnost zabezpečit použití vysílačky čipovou kartou TAC Card (Flex EX2 6 a vyšší).

Na objednávku je provedení vysílaček do prostředí s výbušnou atmosférou a certifikáty ATEX nebo IECEx.

Vlastnosti

  • Rádiová dálková ovládání pro ovládání kladkostrojů, jeřábů a dalších průmyslových zařízení
  • Vysílače se 4, 6, 8 nebo 12 dvourychlostními tlačítky, otočným třípolohovým vypínačem OFF-ON-START/ALARM a bezpečnostním tlačítkem STOP
  • Vyjímatelný knoflík vypínače (klíč) pro ochranu před neoprávněným použitím vysílače
  • Dvourychlostní tlačítka s životností více než 1 milion pracovních cyklů
  • Frekvenční pásmo 868 MHz
  • Automatická nebo ruční volba frekvence
  • Systém automatické volby frekvence FHSS s 62 hlavními a 62 záložními kanály
  • Alternativní manuální volba pevné frekvence na jednom z 62 kanálů
  • Pracovní dosah: do 100 m
  • Vestavěná nebo vnější anténa přijímače.
  • Zpoždění povelu: 40 ms průměrně
  • Vysílač na 2 tužkové baterie AA (LR06), běžné, alkalické nebo nabíjecí Ni-MH
  • Možnost uživatelské konfigurace, výběr z více než 200 funkcí
  • Homologace: CE
  • Kategorie STOP funkce: PL-D

Obsah dodávky:

1 vysílač, přijímač s namontovaným a zapojeným výstupním kabelem 1,3 m, držák přijímače, 2 ks baterií AA (LR06), náhradní klíč vypínače, náhradní pojistky, průhledné vinylové pouzdro vysílače, textilní popruh, návod k obsluze, schéma přiřazení tlačítek a relé.

Jako volitelné příslušenství jsou k dispozici: ochranné textilní pouzdro vysílače, pryžový chránič vysílače, originál sada nabíjecích baterií s držákem vysílače pro nabíjení baterek ve vysílačce CHR-202, malá nabíječka 230 VAC + 2 nabíjecí baterie, směrové etikety na jeřáb a další – viz E-Shop TER ČESKÁ.

Možnosti nastavení vysílače

  • Až 4 tlačítka jako přepínací (bistabilní) kontakty s možností optické indikace stavu pomocí LED1-LED4
  • Až 2 spodní tlačítka jako dva až 4 polohové přepínače 0-A-B-A+B s volitelným režimem spínání a optickou indikací polohy pomocí LED1-LED4
  • Svislé rozložení tlačítek (dvojice ve sloupcích)
  • Automatické vypnutí při nečinnosti od 0 do 60 minut
  • Možnost nastavení vysílacího výkonu vysílače od 1 do 10 mW, 2 mW výchozí
  • Možnost jinak nastavit relé ALARM (standardně otočný vypínač v poloze START)
  • Možnost zpětné indikace stavu až 4 relé přijímače pomocí LED1-LED4
  • Snímač pádu „Zero G“

Možnosti nastavení přijímače

  • různé režimy spínání relé pro řízení pohybů (vzájemné blokování opačných funkcí)
  • tlačítko jako NO nebo 2NO kontakt (ON-OFF)
  • tlačítko jako bistabilní kontakt (přepínač ON-OFF)
  • dvojice tlačítek jako mechanický přepínač ON-OFF (pro dvojici relé NC + NO)
  • MAGNET – pro dvě tlačítka (zapnutí stiskem tlačítka MAGNET, vypnutí pouze současným stiskem tlačítek OFF+MAGNET
  • BRZDA
  • Vestavěná nebo vnější anténa

Speciální funkce souprav Flex EX2

PITCH & CATCH: Režim je možné nastavit u ovládání se dvěma vysílačkami a umožňuje střídavou práci jednoho nebo druhého vysílače s přijímačem. Druhou vysílačku lze přihlásit až po odhlášení první. Při tomto nastavení je jedno tlačítko vysílače vyhrazeno pro odhlášení (PITCH).
Přepínač A/B/A+B (Flex EX2 8 a 12): Vysílač má na levé spodní pozici místo tlačítka mechanický přepínač A/B/A+B. Toto provedení je vhodné pouze pro ty zákazníky, kteří požadují mechanický přepínač. Stejnou funkci, navíc s možností polohy 0, nahradí nastavení tlačítka vysílače jako AB přepínač s optickou indikací – viz. výše.
TANDEM (Flex EX2 8 a 12): Souprava tří vysílačů (Slave A, Slave B a Master TANDEM) a dvou přijímačů (A a B), která umožňuje nezávislou práci sad A a B nebo současné ovládáni obou sad vysílačem TANDEM. Režim práce se nastaví mechanickým přepínačem A/B/A+B. Systém Tandem má antikolizní systém a v případě výpadku jednoho přijímače automaticky vypne i přijímač druhý.
A/B/C: sada jednoho vysílače Flex EX2 8 nebo 12 s otočným přepínačem A/B/C v pozici PB8 resp. PB12 a tři přijímačů A, B a C.

Systémy Multireceiver

Speciální soupravy jednoho nebo více stejných tlačítkových vysílačů a několika přijímačů. Systém umožňuje jednomu nebo více operátorům jednou vysílačkou ovládat více přijímačů.

Na levém obrázku se přímo ovládají jedním vysílačem 2 nebo 3 přijímače.
Na pravém obrázku je dvojitý Tandem 2 kladkostrojů s pojezdy na 2 mostech, který se ovládá jednou vysílačkou s 12 tlačítky. 6 tlačítky se volí přijímač (jako Pitch & Catch) a 6 tlačítky se ovládají pohyby kladkostrojů, pojezdů a mostů.

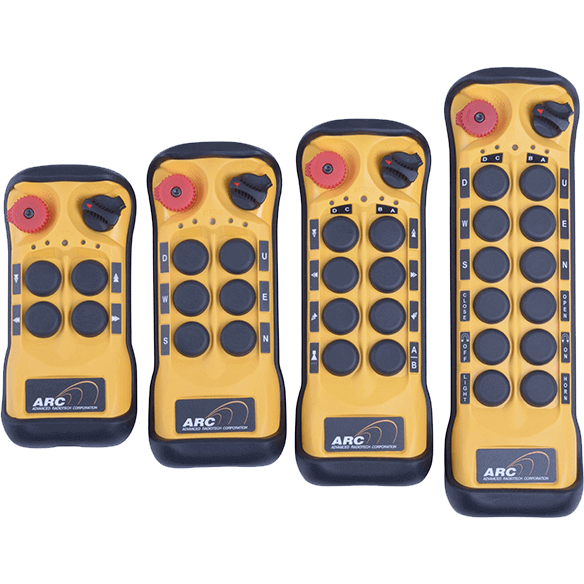

Vysílače Flex EX2

Napájecí napětí: 3 VDC
Baterie: 2 tužkové AA normální nebo nabíjecí Ni-MH
Vysílací výkon: 2 mW
Provozní doba: až 100 hodin
Pracovní teplota: -25°C/+75°C
Krytí: IP66 (NEMA 4)
Optická indikace: 5 LED diod, 1 pro indikaci provozního stavu vysílače, 4 pro indikaci funkcí tlačítek nebo relé

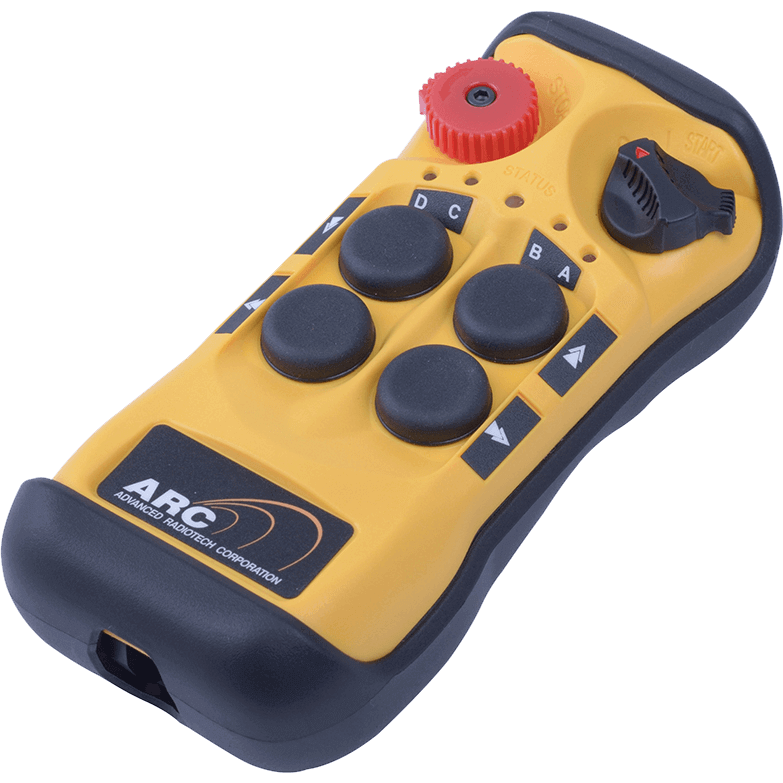

Rozměry vysílače Flex EX2 4: 152×70×44 mm, 249 g

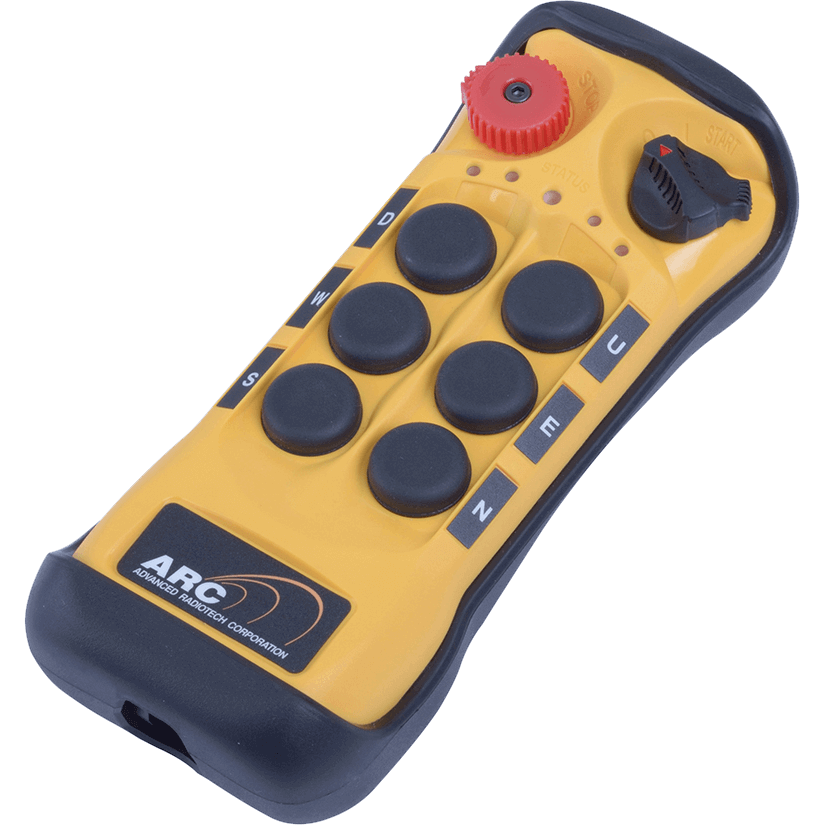

Rozměry vysílače Flex EX2 6: 175×70×44 mm, 270 g

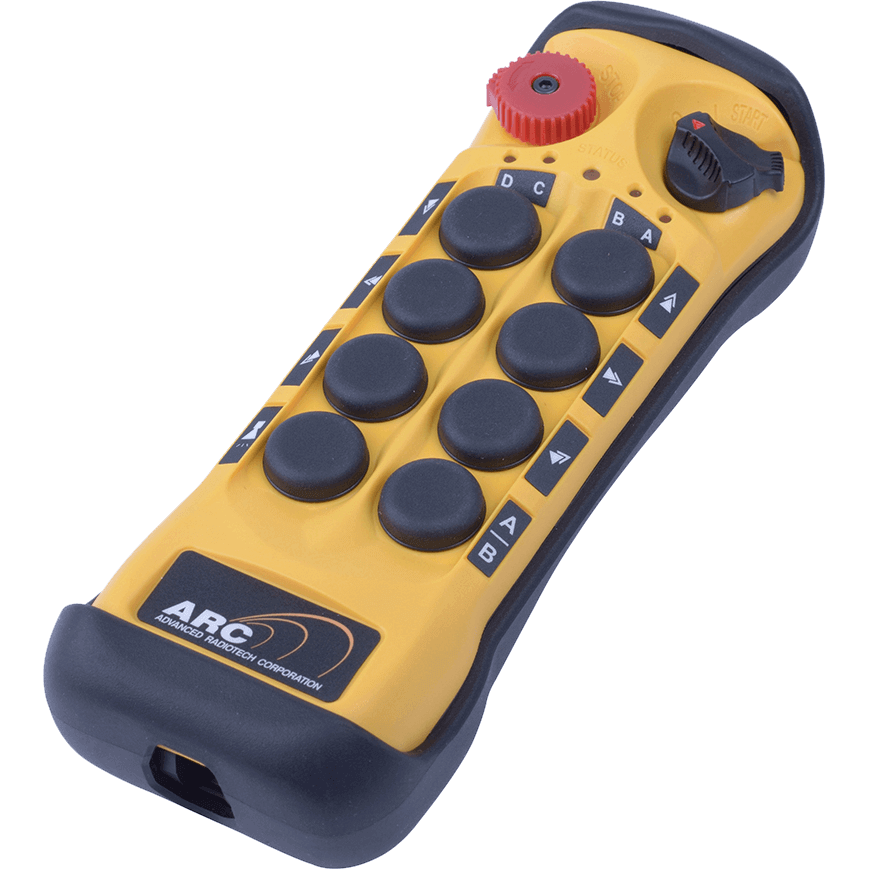

Rozměry vysílače Flex EX2 8: 198×70×44 mm, 292 g

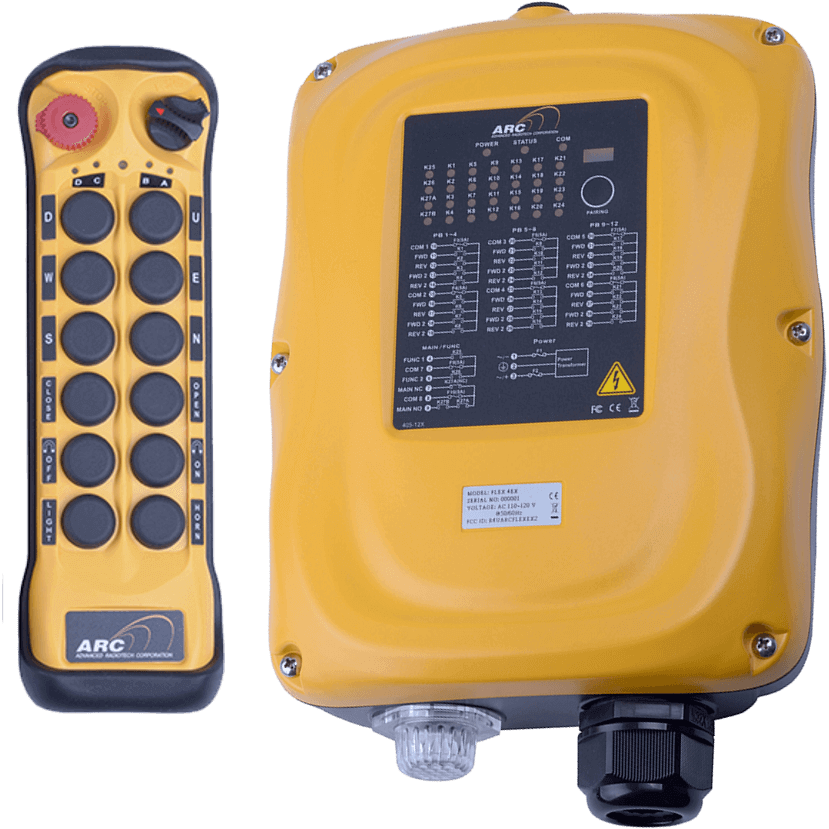

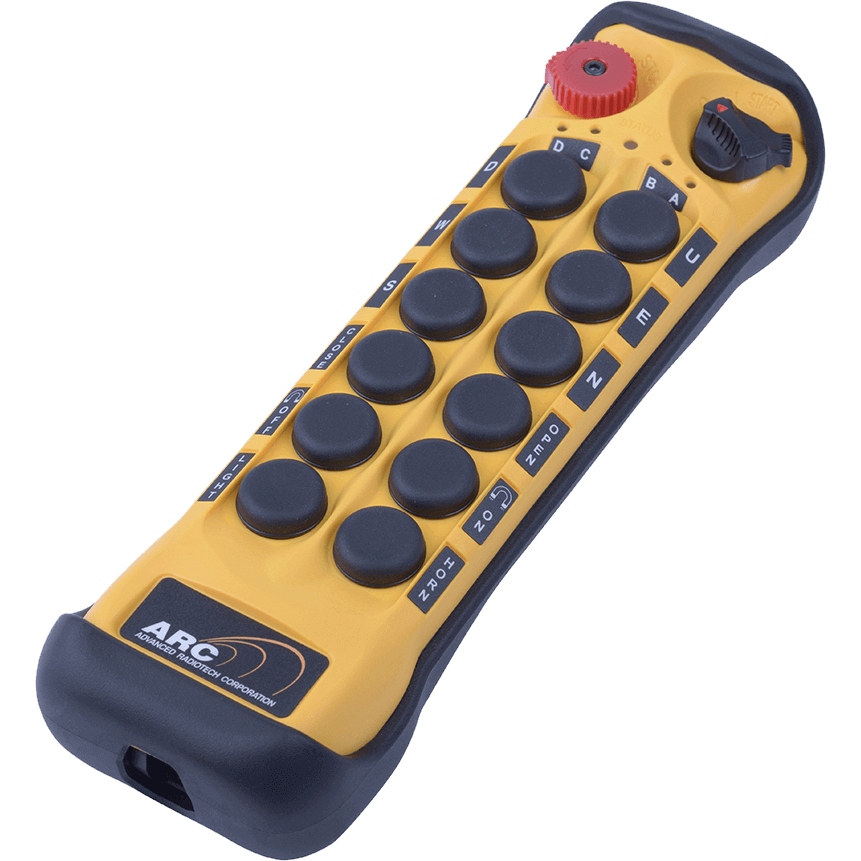

Rozměry vysílače Flex EX2 12: 244×70×44 mm, 341 g

Přijímače Flex EX2

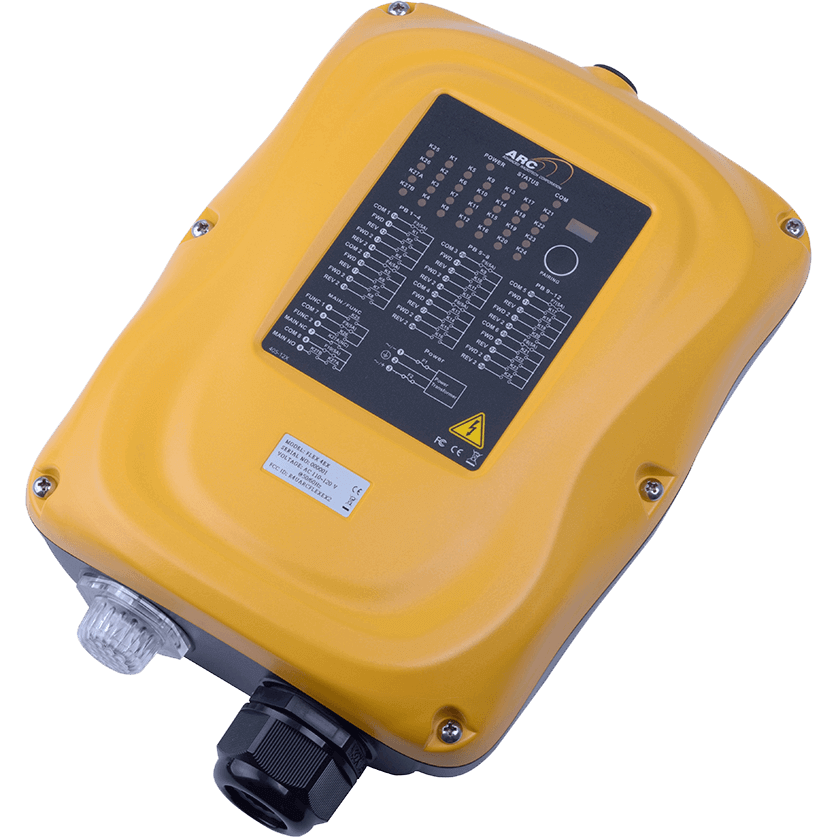

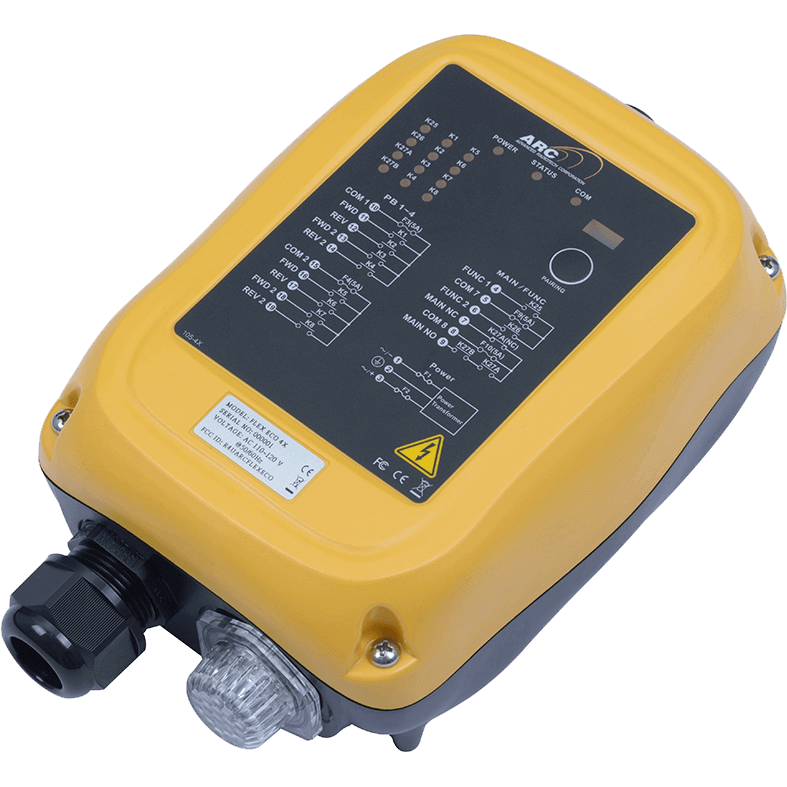

Rádiová dálková ovládání Flex EX2 mají 2 typy přijímačů: menší pro Flex 4, Flex 6, větší pro Flex 8, Flex 12.

Ladění: automatické prohledání pásma
Citlivost: -116 dBm
Anténa: interní (standard), volitelně externí (50 Ω, TNC konektor)
Spínací relé: 3 A/ 250 VAC
Napájecí napětí (±10%): 12-24 VDC, 24/42/48 VAC, 110/230/380/450 VAC
Spotřeba: 8 resp. 22 W
Optická indikace: LED
Připojení: namontovaný a zapojený výstupní kabel 1,3 m
Vstup kabelu: kabelová průchodka
Jištění a pojistky: 2 pojistky pro napájení přijímače (hodnota podle napájecího napětí), pojistka 5 A pro relé MAIN, společná pojistka 5 A pro každá 4 spínací relé
Pracovní teplota: -25°C/+75°C
Krytí: IP66 (NEMA 4)

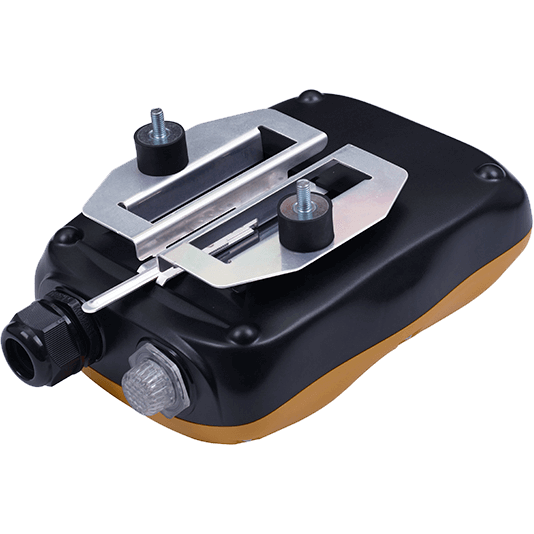

Upevnění: kovový držák

Rozměry přijímače Flex EX2 4, 6: 196×149×85 mm, 1,76 kg (s kabelem)
Rozměry přijímače Flex EX2 8, 12: 260×204×83 mm, 2,75 resp. 3,15 kg (s kabelem)

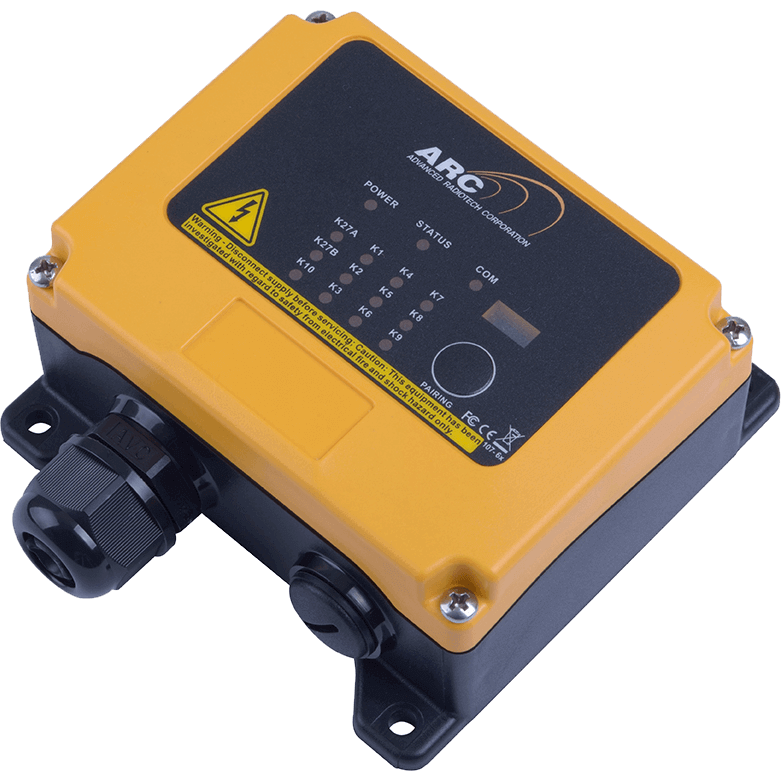

Miniaturní přijímač Flex EX2 MRX

Sady ovládání Flex EX2 4 a Flex EX2 6 je možné dodat s miniaturním přijímačem MRX.
Napájecí napětí může být 12÷24 VDC, 24÷48 VAC nebo 48÷230 VAC.
Možnosti nastavení jsou sice mírně omezené, ale bez problémů vyhoví požadavkům všech běžných zdvihacích zařízení.
Kategorie STOP funkce PL-D
Rozměry: 120×90×55 mm, hmotnost 0,9 kg (s výstupním kabelem).

Přijímače MRX dodáváme na objednávku.

Volitelné příslušenství Flex EX2

  • Náhradní nebo druhý vysílač (při současném nákupu se soupravou RDO za zvýhodněnou cenu)

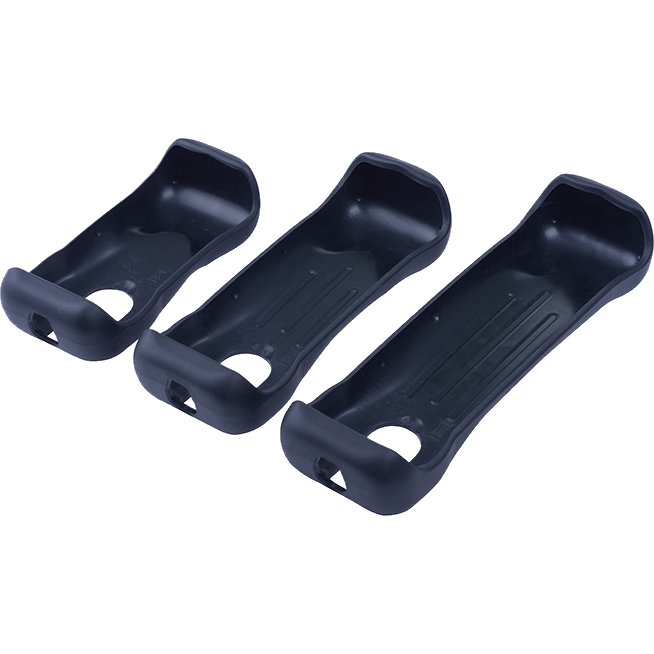

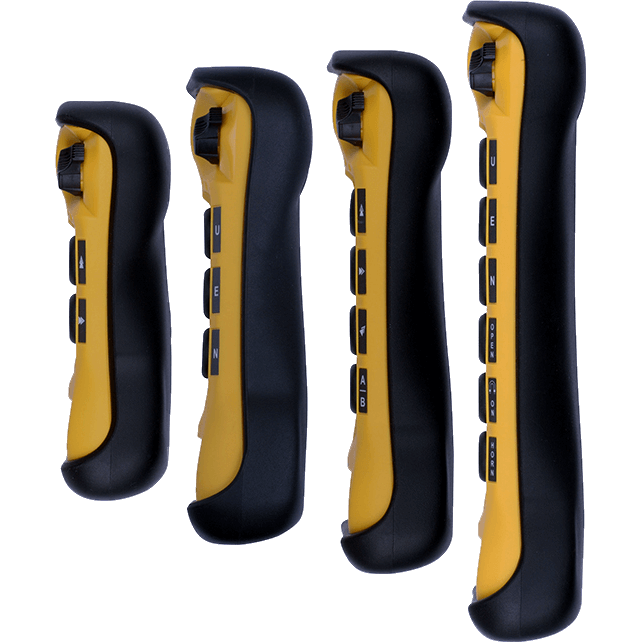

  • Ochranné pryžové pouzdro vysílače
  • Ochranné textilní pouzdro vysílače
  • Originál sada nabíjecích baterií s držákem vysílače pro nabíjení baterek ve vysílačce CHR-202
  • Bezdrátová nabíječka CHR-210
  • Zabezpečení vysílače RFID kartou TAC Card
  • Samolepící etiketa na jeřáb 250×250 mm (bílá-černá)
  • Samolepící etiketa na jeřáb 300×300 mm (modrá-žlutá-červená-zelená)

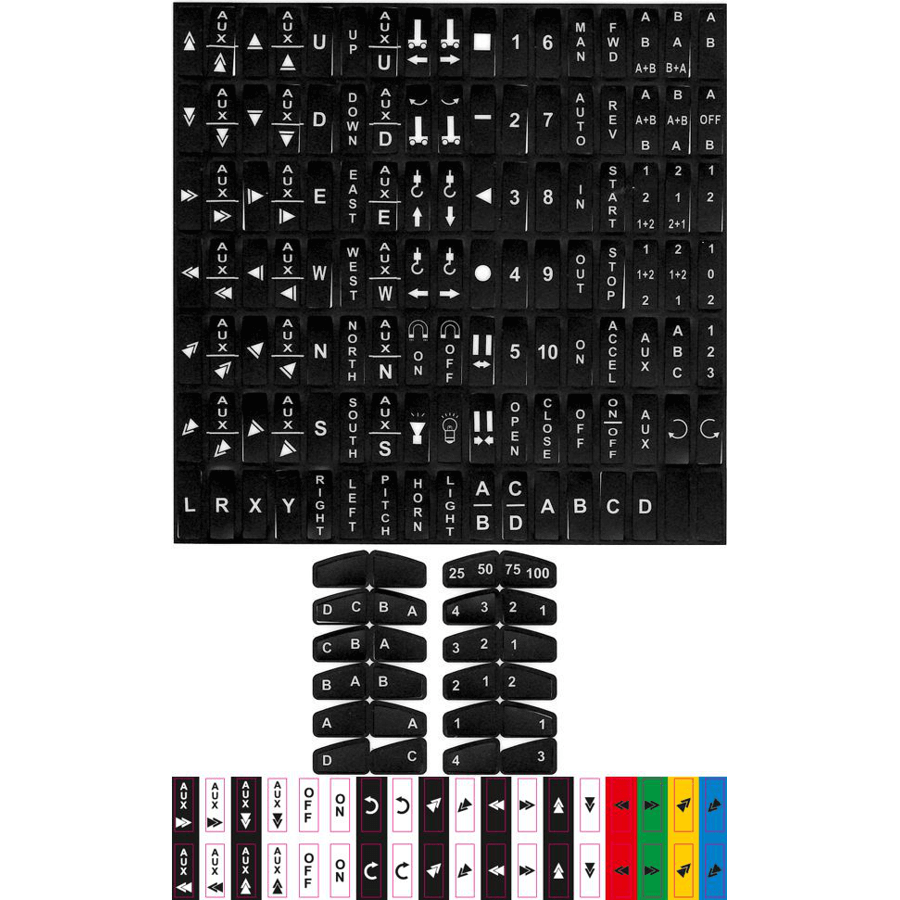

  • Etikety vysílače

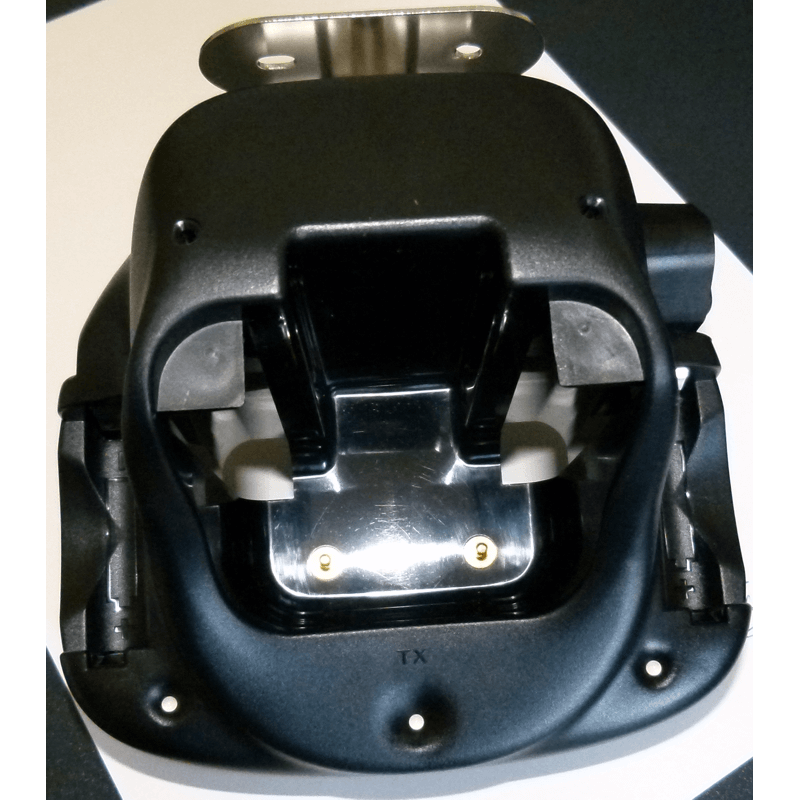

Nabíjecí sada CHR-202

Nabíjení baterií v nabíječce baterií CHR-202

Nabíjecí sada CHR‑202 obsahuje nabíječku, čtyři nabíjecí baterie AA, Ni‑MH 1,2 V a napájecí síťový kabel.

Nabíječka umožňuje buď napájení 230 VAC nebo 12-24 VDC kruhovým konektorem na opačné straně.
Je možné nabíjet jakékoli nabíjecí Ni-MH baterie AA 1,2 V.

Nabíječku je možné nasunout na držák RMP-07 (volitelné příslušenství) a přidělat např. na stěnu.

V nabíječce je spínací relé (230 VAC@3A) s 1NO nebo 1NC kontaktem (volí se přepínačem na spodní straně nabíječky). Relé sepne při nabíjení baterek ve vysílačce a po dokončení nabíjení vypne.
Nabíjení baterek po stranách neindikuje.

Po vložení vysílače do nabíječky můžete nabíjet baterie ve vysílačce, po vložení baterií do slotů po stranách (vždy jen dvě baterie) můžete nabíjet baterie samostatně.
Nabíjení baterií ve vysílačce má přednost, baterie po stranách se začnou nabíjet až po skončení nabíjení vysílačky. K přepnutí dojde automaticky po nabití nebo vyndání vysílačky.
V závislosti na kapacitě baterie je průměrná doba nabíjení přibližně 3 hodiny.
Při nabíjení svítí LED dioda červeně, po nabití zeleně.

Pokud LED nesvítí nebo hned ukazuje dokončení nabíjení zkontrolujte čistotu kontaktů nabíječky, vysílače, baterií a správné vložení baterií. Pro čištění kontaktů použijte vhodný prostředek např. Kontaktol, líh, propylalkohol nebo WD-40.

Při nabíjení respektujte obecné předpisy pro práci a nabíjení baterií.

UPOZORNĚNÍ:

  • Nabíjejte pouze nabíjecí Ni-MH baterie 1,2 V, velikosti AA.
  • Nikdy nenabíjejte lithium-iontové nebo Ni‑CD baterie.
  • Po stranách nabíjejte dvě baterie, jednu baterii nelze nabíjet.
  • Pozor na správnou orientací baterií podle symbolů na nabíječce.
