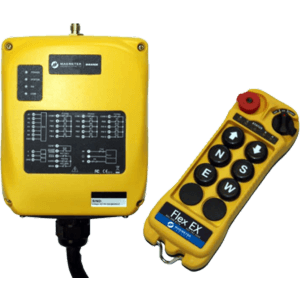

Flex EX

Rádiová ovládání Flex EX jsou postupně nahrazována novým modelem Flex EX2.
Skladem už jen poslední kusy Flex EX 8 24-48 V AC, Flex EX 8 Tandem a Flex EX 12.

Rádiová dálková ovládání řady Flex EX nabízí možnost efektivního ovládání průmyslových a mobilních zařízení (např. kladkostroje, jeřáby, zemní stroje, zakladače). Představují výhodnou formu náhrady závěsných ovladačů.
Řada Flex EX je charakteristická malými rozměry, vysokou odolností proti poškození a spolehlivostí provozu. Systém je široce přizpůsobitelný požadavkům aplikace, vysílače jsou k dispozici v provedeních se 4, 6, 8 nebo 12 tlačítky.
Optimální volbou frekvence je možné bez problémů provozovat více souprav rádiových ovládání Flex EX na jednom pracovišti.
K dispozici je široká škála příslušenství, které poskytují dodatečnou ochranu, zvyšují komfort obsluhy a užitnou hodnotu zařízení.

Dvourychlostní tlačítka vysílače mají pozlacené kontakty a životnost více než milion pracovních cyklů. Vyznačují se jistotou chodu, jejich polohu jasně poznáte i v pracovních rukavicích. Součástí jsou sady symbolů tlačítek se širokým výběrem.
Odolné kryty jsou vyrobeny z pevného kompozitního materiálu.
Dvě kvalitní tužkové baterie AA (LR06) stačí na 100 hodin běžného provozu. Výhodná sada nabíjecích bateriových bloků je k dispozici jako volitelné příslušenství, nabíjí se přímo ve vysílači.
Přijímače souprav se k podložce upevní jedním nebo dvěma silentbloky.
Rádia Flex EX nabízí uživateli rozsáhlé možnosti konfigurace. K dispozici je více než 200 programovatelných funkcí pro přizpůsobení soupravy různým zařízením.

vysílače Flex EX
Vysílače Flex EX

Vlastnosti

  • Rádiová dálková ovládání pro ovládání kladkostrojů, jeřábů a dalších průmyslových zařízení
  • Vysílače se 4, 6, 8 nebo 12 dvourychlostními tlačítky, otočným třípolohovým vypínačem OFF-ON-START/ALARM a bezpečnostním tlačítkem STOP
  • Vyjímatelný knoflík vypínače (klíč) pro ochranu před neoprávněným použitím vysílače
  • Pevná frekvence v pásmu 434 MHz, 62 kanálů s odstupem 12,5 kHz
  • Pracovní dosah: do 100 m
  • Vestavěná nebo vnější anténa přijímače
  • Zpoždění povelu: 60 ms průměrně
  • Vysílač na 2 tužkové baterie AA (LR06), běžné, alkalické nebo nabíjecí Ni-MH
  • Možnost uživatelské konfigurace, výběr z více než 200 funkcí
  • Homologace: CE
  • Kategorie STOP funkce: PL-D

Obsah dodávky:
1 vysílač, 1 přijímač s namontovaným a zapojeným výstupním kabelem 1,3 m, montážní silentbloky přijímače, 2 ks nabíjecích Ni-MH baterií AA s nabíječkou 230 V AC, průhledné vinylové pouzdro a závěsný popruh vysílače, náhradní klíč vypínače, náhradní pojistky, sady etiket I a II, 2 alkalické baterie AA, návod k obsluze, schéma přiřazení tlačítek a relé.

Možnosti nastavení vysílače

  • Až 4 tlačítka jako přepínací (bistabilní) kontakty s možností optické indikace stavu pomocí LED1-LED4.
  • Až 2 spodní tlačítka jako dva až 4 polohové přepínače 0-A-B-A+B s volitelným režimem spínání a optickou indikací polohy pomocí LED1-LED4
  • Zamknutí vysílače bezpečnostním kódem
  • Svislé rozložení tlačítek (dvojice ve sloupcích)
  • Automatické vypnutí při nečinnosti od 0 do 60 minut
  • Možnost nastavení vysílacího výkonu vysílače od 1 do 10 mW, 3 mW výchozí
  • Možnost nastavit relé ALARM (otočný vypínač v poloze START) jako bistabilní kontakt, trvale zapnout nebo zcela vypnout.

Možnosti nastavení přijímače

  • různé režimy spínání relé pro řízení pohybů (vzájemné blokování opačných funkcí)
  • tlačítko jako kontakt (ON-OFF)
  • tlačítko jako bistabilní kontakt (přepínač ON-OFF)
  • dvojice tlačítek jako mechanický přepínač ON-OFF (pro dvojici relé NC + NO)
  • MAGNET – pro dvě tlačítka (zapnutí stiskem tlačítka MAGNET, vypnutí pouze současným stiskem tlačítek OFF+MAGNET
  • BRZDA
  • Vestavěná nebo vnější anténa

Speciální funkce souprav Flex EX

PITCH & CATCH: Režim je možné nastavit u ovládání se dvěma vysílačkami a umožňuje střídavou práci jednoho nebo druhého vysílače s přijímačem. Druhou vysílačku lze přihlásit až po odhlášení první. Při tomto nastavení je jedno tlačítko vysílače vyhrazeno pro odhlášení (PITCH).
Přepínač A/B/A+B (Flex EX 8 a 12): Vysílač má na levé spodní pozici místo tlačítka mechanický přepínač A/B/A+B. Toto provedení je vhodné pouze pro ty zákazníky, kteří požadují mechanický přepínač. Stejnou funkci, navíc s možností polohy 0, nahradí nastavení tlačítka vysílače jako AB přepínač s optickou indikací – viz. výše.
TANDEM (Flex EX 8 a 12): Souprava tří vysílačů (Slave A, Slave B a Master TANDEM) a dvou přijímačů (A a B), která umožňuje nezávislou práci sad A a B nebo současné ovládáni obou sad vysílačem TANDEM. Režim práce se nastaví mechanickým přepínačem A/B/A+B.

Vysílače Flex EX

Napájecí napětí: 3 V DC
Baterie: 2 tužkové AA normální nebo nabíjecí Ni-MH, volitelně nabíjecí blok baterií pro trvalou montáž.
Vysílací výkon: 3 mW
Provozní doba: 100 hodin
Pracovní teplota: -25°C/+75°C
Krytí: IP66 (NEMA 4)
Optická indikace: 5 LED diod, 1 pro indikaci provozního stavu vysílače, 4 pro indikaci funkcí tlačítek

Hmotnost vysílače Flex 4: 0,192 kg
Rozměry vysílače Flex 4: 138×69×34 mm
Hmotnost vysílače Flex 6, Flex 8: 0,242 kg
Rozměry vysílače Flex 6, Flex 8: 184×69×34 mm
Hmotnost vysílače Flex 12: 0,296 kg
Rozměry vysílače Flex 12: 230×69×34 mm

Přijímače Flex EX

Soupravy Flex EX mají 2 typy přijímačů: menší pro Flex 4, Flex 6, větší pro Flex 8, Flex 12.

Ladění: automatické prohledání pásma
Citlivost: -116 dBm
Anténa: interní (standard), volitelně externí (50 Ω, TNC konektor)
Spínací relé: 3 A/ 250 V AC
Napájecí napětí (±10%): 12-24 V DC, 24/42/48 V AC, 110/230/380/450 V AC
Spotřeba: 7 resp. 11 W
Optická indikace: LED
Připojení: namontovaný a zapojený výstupní kabel 1,3 m
Vstup kabelu: kabelová průchodka
Jištění a pojistky: 2 pojistky pro napájení přijímače (hodnota podle napájecího napětí), pojistka 5 A pro relé MAIN, společná pojistka 5 A pro každá 4 spínací relé
Pracovní teplota: -25°C/+75°C
Krytí: IP66 (NEMA 4)
Upevnění: silentbloky se šroubem

Hmotnost přijímače Flex 4 a Flex 6: 2,1 kg
Vnější rozměry přijímače Flex 4 a Flex 6: 180×150×82 mm
Hmotnost přijímače Flex 8 a Flex 12: 2,5 kg
Vnější rozměry přijímače Flex 8 a Flex 12: 363×228×70 mm

Volitelné příslušenství Flex EX

  • Náhradní nebo druhý vysílač (při současném nákupu se soupravou RDO za zvýhodněnou cenu)
  • Ochranné pryžové pouzdro vysílače
  • Ochranné textilní pouzdro vysílače
  • Samonavíjecí držák za opasek
  • Sada 2 ks nabíjecích bateriových bloků pro trvalou montáž do vysílače s nabíječkou 12-24 V DC nebo 230 V AC
  • Samolepící etiketa na jeřáb 250×250 mm (bílá-černá)
  • Samolepící etiketa na jeřáb 300×300 mm (modrá-žlutá-červená-zelená)
  • Etikety tlačítek
