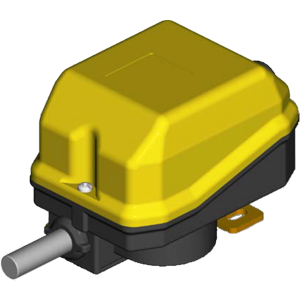

PF2C

Vřetenový koncový spínač PF2C je vhodný ke kontrole pohybů součástí jeřábů, kladkostrojů nebo jiných zařízení. Jako pomocný ovladač se podílí na řízení kontrolních obvodů napájení (stykače, PLC). Jeho konstrukce a materiály použité k výrobě dovolují jeho vysoké pracovní zatížení. Vstupní hřídel spínače je připojena k výstupu převodovky motoru a přes redukční převodovku s nastavitelným převodovým poměrem pohání výstupní hřídel s přesně stavitelnými vačkami, které ovládají spínací jednotky.

Šneková redukční převodovka se skládá z hnací hřídele se šnekem a šnekového kola. V případě potřeby jsou použita další kola s čelním ozubením. Volbou převodových kol je možné nastavit převodový poměr v rozmezí 1 : 1 až 1 : 295. Vstupní i výstupní hřídele jsou vyrobeny z nerezové oceli a uloženy v bronzových sintrovaných pouzdrech nalisovaných do plastové základny spínače. K výrobě převodových kol a jejich pouzder je použitý termoplastický materiál se samomaznými vlastnostmi. Vzájemná kombinace těchto materiálů zabezpečuje vynikající ochranu proti korozi a opotřebení a minimalizuje nutnou údržbu pouze na občasnou kontrolu přesnosti uložení. Přesná poloha každé vačky výstupní hřídele může být přesně nastavena pomocí stavících šroubů.

Použité spínací jednotky (PRSL0036XX a PRSL0037XX) splňují předpisy dle EN 60947-5-1 a jsou navrženy k ovládání kontrolních obvodů napájení motorů.
Blok spínacích jednotek může být nahrazen potenciometrem.

Kryt a základna koncového spínače jsou odolné proti opotřebení a účinně chrání vnitřní části proti vodě a prachu. Na přání může být kryt spínače opatřen štítky a mít jinou barvu. PF2C je k dispozici i s přírubou pro přímou montáž na motor.

Koncový spínač PF2C je nízkonapěťové elektromechanické zařízení dle EN 60947-1, EN 60947-5-1 a může být použit jako elektrická výbava strojů a zařízení (EN 60204-1) v souladu se základními směrnicemi 2006/95/CE a 2006/42/CE.

Vlastnosti

  • spínač pro pomocné obvody
  • plastové pouzdro IP65
  • volitelně s přírubou
  • převodový poměr 1 : 1 ÷ 1 : 295, volitelný
  • maximálně 800 otáček/min
  • 1 výstupní hřídel
  • 2 spínací jednotky
  • různé tvary vaček
  • spínací jednotky 1NO + 1NC PRSL0036XX s mžikovými nebo 1NC PRSL0037XX nebo kluznými kontakty
  • volitelně s potenciometrem

Parametry

  • Skladovací teplota: -40°C/+70°C
  • Provozní teplota: -25°C/+70°C
  • Krytí: IP65
  • Izolační třída: Třída II
  • Maximální otáčky: 800 otáček/min
  • Vstup kabelu: kabelová průchodka M20
  • Pracovní poloha: libovolná
