DIN

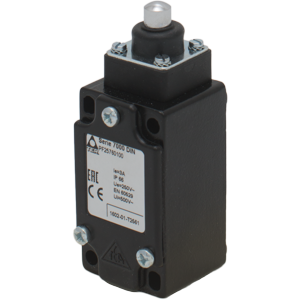

Koncové spínače DIN jsou určeny ke kontrole pohybů součástí jeřábů nebo jiných zařízení. Jsou určené pro použití v pomocných ovládacích obvodech.
Kryt a víko spínačů DIN jsou vyrobeny z hliníkové slitiny. Jsou osazeny spínací jednotkou 1NC+1NO s mžikovými kontakty PRSL0025XX nebo spínací jednotku 1NC+1NO s kluznými kontakty PRSL0031XX.
Hlava koncových spínačů je z termoplastu a obsahuje mechanický systém ovládání spínacích jednotek.

Vlastnosti

  • koncový spínač pro pomocné obvody
  • pouzdro spínače z lehké slitiny
  • 2 průchodky pro kabel
  • 1NC+1NO, mžikové kontakty
  • 1NC+1NO, kluzné kontakty
  • různá provedení hlavy spínače
    • píst, píst s kuličkou nebo rolnou, píst s pákou a rolnou
    • pružný, vinutý kyvný prut
    • otočnou hřídel se stavitelnou tyčí
    • otočnou hřídel se stavitelnou pákou s rolnou
    • otočnou hřídel s jednoduchou nebo dvojitou pákou s rolnou
    • otočnou hřídel s pevným nebo vinutým prutem
    • vytrhávací čep zakončený kroužkem

Parametry

  • Skladovací teplota: -40°C/+70°C
  • Provozní teplota: -25°C/+70°C
  • Krytí: IP65
  • Izolační třída: Třída I
  • Vstup kabelu: kabelová průchodka M20
  • Maximální frekvence spínání: 3600 sepnutí za hodinu
  • Pracovní poloha: libovolná
