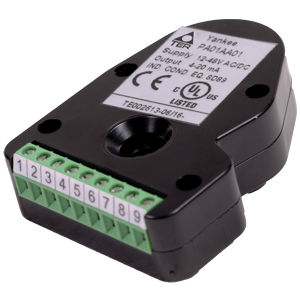

Yankee

Yankee je elektronický absolutní snímač polohy trvale spojený s výstupní hřídelí vřetenového koncového spínače. Na jeho výstupu je signál, který odpovídá úhlu natočení hřídele od nastavitelné nulové polohy.
Yankee najde uplatnění v různých průmyslových odvětvích, od těžké zdvihací techniky až průmyslovou automatizaci, všude tam, kde je potřeba sledovat a přesně měřit úhlovou polohu součástí systému.
Výstupní signál snímače nabývá jedné z 4096 hodnot na jednu otáčku vstupu snímače a podle jeho provedení může být buď proudový, napěťový nebo PWM. Yankee je určený pro vřetenové koncové spínače Fox, Oscar nebo Top a je umístěn buď na bloku vaček nebo přímo na výstupní hřídeli spínače. Jeho dodatečná montáž na standardní bloky je rychlá a jednoduchá.
Yankee je vyroben z kvalitních materiálů a komponent, které zaručují dlouhou životnost, přesnost a spolehlivou opakovatelnost i v extrémních provozních podmínkách.

Parametry

  • absolutní polohový snímač montovaný shora na blok vaček pro vřetenové koncové spínače Fox, Oscar a Top
  • 3 alternativní typy výstupu: napěťový 0 ÷ 10 V DC, proudový 4 ÷ 20 mA, PWM 0 ÷ 100 %
  • Rozlišení: 12 bit
  • Linearita: ±0,5 %
  • Reset: tlačítko, vodič
  • Připojení vodičů: šroubovací svorkovnice, ve shodě s EN50013
  • Průřez vodičů: 0,14 ÷ 1,5 mm²
  • Utahovací moment šroubů svorek: 0,22 ÷ 0,25 Nm
  • Skladovací teplota: -40°C/+80°C
  • Pracovní teplota: -40°C/+80°C
  • Krytí: IP 20
  • Maximální otáčky: 800 otáček/min
  • Rozsah otáčení: 360°
  • Napájecí napětí: 12 – 48 V AC/DC
  • Spotřeba: 50 mA
