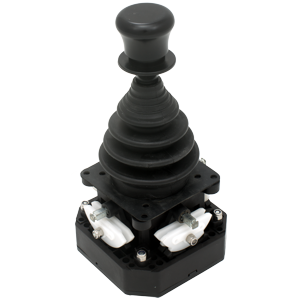

Hercules

Hercules je nový typ joysticku TER, navržený pro vysokou zátěž a těžké provozní podmínky. Najde uplatnění v pomocných ovládacích obvodech celé řady průmyslových strojů a zařízení.
Může mít 3 různé typy páky a až 5 stupňů ve čtyřech směrech. Samozřejmostí je možnost proporcionálního řízení.
Materiály, technické řešení a robustnost kritických komponent zaručují spolehlivost, mechanickou odolnost a dlouhou životnost. Zvláštní pozornost byla věnována ergonomii, přesnosti a citlivosti řízení.

Vlastnosti

  • Sklolaminátová nosná konstrukce a ocelová páka s vysokou odolností
  • Garantovaná životnost 5 000 000 operací.
  • Až 5 stupňů v každém směru
  • Ovládání po stupních nebo plynulé s návratem
  • Křížová kulisa nebo 360°
  • 3 možnosti zabezpečení:
    • bez blokování
    • s tlačítkem „mrtvého muže“ (mechanické blokování volitelně doplněné o 1NO/1NC kontakt nuly)
    • s elektrickým blokováním
  • 4 typy páky, volitelně i s tlačítky či přepínači
  • volitelně s potenciometry nebo proporcionálními výstupy (proudový, napěťový, PWM)

Parametry

  • Provozní teplota
  • Skladovací -40°C / +70°C
  • Provozní -25°C / +70°C
  • Krytí: IP00 (IP65 max. při montáži v panelu)
  • Izolační třída: Třída I
  • Pracovní poloha: libovolná
  • Mechanická životnost: 5 000 000 operací

Varianty joysticku Hercules

Hercules-S

Hercules-S je vybaven 8 nebo 12 mikrospínači 1NC a elektrickým blokováním.

Parametry spínacích jednotek Hercules-S
  • Třída použití: AC 15
  • Zatížitelnost:
    • Indukční zátěž:
      • 48 V AC / 1 A
      • 125 V AC / 1 A
      • 250 V AC / 0,5 A
      • 30 V DC / 1 A
    • Odporová zátěž:
      • 48 V AC / 2 A
      • 125 V AC /3 A
      • 250 V AC / 2 A
      • 30 V DC / 3 A
  • Jmenovitý tepelný proud: 8 A
  • Jmenovité izolační napětí: 1000 V AC
  • Připojení: šroubovací svorky
  • Mechanická životnost 5 000 000 sepnutí

Hercules-CK

Hercules-CK je joystick speciálně navržený pro ovládání průmyslových zařízení s ovládacím napětím 250 V AC a proudem do 3 A.

Parametry spínacích jednotek Hercules-CK
  • Třída použití: AC 15
  • Jmenovitý proud: 3 A
  • Jmenovité napětí: 250 V AC
  • Jmenovitý tepelný proud: 10 A
  • Jmenovité izolační napětí: 300 V AC / 500 V AC
  • Připojení: šroubovací svorky
  • Mechanická životnost 5 000 000 sepnutí
