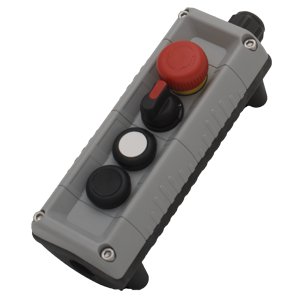

Nástěnný ovladač Victor slouží ke spínání pomocných řídících obvodů průmyslových strojů a zařízení (ovládací obvody relé, stykačů, PLC, frekvenčních měničů atp.). Svou koncepcí je vhodný pro náročné použití v těžkých provozních podmínkách.
Design
Victor má moderní design, každý grafický symbol ovládacího prvku si obsluha ihned podvědomě spojí s jeho určitou funkci. Rozměry a tvar ovladače jsou výsledkem pečlivé analýzy všech aspektů a požadavků moderního průmyslu a našich 50letých zkušeností v této oblasti. Victor se hodí do moderních strojů i průmyslových provozů. Jeho montáž nebo začlenění do zařízení je snadné a jednoduché. Kompaktní rozměry a protiskluzové drážky na boku usnadňují použití za všech pracovních podmínek.
Klíčové vlastnosti
Nástěnný ovladač Victor přichází s novou, jedinečnou koncepcí konstrukce: všechny ovládací prvky jsou upevněny k vrchnímu krytu a všechny spínací jednotky jsou nasazené do spodního krytu ovladače. Pod každý ovládací prvek lze umístit až 3 jednoduché spínací jednotky 1NO nebo 1NC. Jednu nebo dvě pro první rychlost a jednu pro rychlost druhou. Místo jedné spínací jednotky může být namontována LED kontrolka 24/48 V AC/DC nebo 110/230 V AC. Použité řešení významně zrychluje a zjednodušuje montáž a zapojení ovladače, výměnu dílů nebo ev. změnu konfigurace.
Libovolná dvě sousední tlačítka mohou mít vzájemné mechanické blokování.
Jednorychlostní tlačítka a dvoupolohové přepínače mohou mít světelnou indikaci zapnutí.
Vstupy kabelů mohou být na horní nebo spodní kratší stěně, další dva vstupy zezadu.
Vrchní kryt ovladače je přišroubován vždy 4 šrouby s metrickým závitem M5, které nemohou vypadnout. Ve spodním krytu jsou nalisované mosazné matice.
Nástěnný ovladač Victor je možné upevnit ke kovové podložce montážními magnety dodávanými na objednávku.
Bezpečnostní hřibové tlačítko STOP odpovídá předpisu EN 418 a je vybaveno NC kontakty se zaručeným otevřením.
Symboly prvků
Standardní součástí ovladače je arch samolepících etiket se symboly. Etikety se nalepí na určená místa libovolně po obou stranách vrchního krytu. Samotná tlačítka jsou bez symbolů. Volitelně je možné dodat tlačítka se symboly podle požadavků zákazníka.
Materiály
Kruhová tlačítka nástěnného ovladače Victor mají průměr 22,5 mm a proti vniknutí prachu jsou dokonale chráněna prachotěsnou gumou.
Všechny materiály a použité součástky jsou odolné proti povětrnostním vlivům a zaručují dokonalou ochranu zařízení proti vniknutí vody a prachu (IP66).
Možnosti
- Victor je k dispozici v provedení s 1, 2, 3, 4, 6 a 8 pozicemi.
- Vrchní kryty ovladače jsou k dispozici ve žluté, šedé nebo černé barvě.
- Na výběr jsou k dispozici následující prvky:
- kontrolky v 6 barvách
- jedno nebo dvourychlostní tlačítka volitelně s mechanickým blokováním
- jednorychlostní tlačítka s kontrolkou zapnutí v 6 barvách
- bezpečnostní hřibové tlačítko STOP – červené
- hřibové tlačítko s klíčem – červené
- hřibová tlačítka s nebo bez návratu v 6 barvách s nebo bez kontrolky zapnutí
- dvoupolohové přepínače 0/1, 1/2, s nebo bez návratu, volitelně s kontrolkou zapnutí a v 6 barvách
- dvoupolohové přepínače s klíčem 0/1, 1/2, s nebo bez návratu – černé
- třípolohové přepínače 1/0/2, 1/1+2/2, 0/1/1+2 s nebo bez návratu a v 6 barvách
- třípolohové přepínače s klíčem 0/1/2, 1/0/2, 1/1+2/2, 0/1/1+2 s nebo bez návratu – černé
- záslepka
Parametry
- Skladovací teplota: -40°C/+80°C
- Provozní teplota: -40°C/+80°C
- Krytí: IP 66
- Izolační třída: Třída II
- Mechanická životnost tlačítek: 3 000 000 operací
- Vstup kabelu: až 4 kabelové průchodky M20×1,5
- Pracovní poloha: libovolná
Kabely s bočními lanky k závěsným ovladačům
Nabízíme kabely s 5, 8, 12, 16, 20, 24 a 30 vodiči o průřezu 1,5 mm². Více na E-Shopu.
