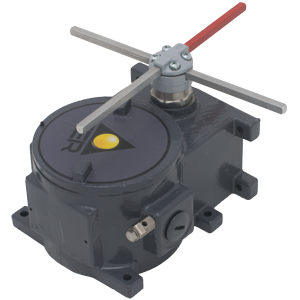

Limitex-AP

Koncové spínače Limitex AP jsou určené pro použití v pomocných řídících obvodech zdvihacích a dalších průmyslových zařízeních (ovládání stykačů, PLC), která jsou umístěna v prostředí s potenciálně výbušnou atmosférou. V atmosféře těchto prostředí mohou být přítomny hořlavé páry, výpary nebo hořlavý prach. Oheň se v nich rychle šíří a ke vznícení může dojít pouhým zvýšením tlaku.

Spínač vyhovuje požadavkům norem a má certifikát ATEX a IECEx.

ATEX

Vlastnosti

Limitex AP je běžný koncový spínač TER ve speciálním plášti.
Spínací jednotky mají NC kontakty se zaručeným otevřením v případě zkratu.

Možnosti

Limitex AP může být osazen 2 nebo 4 spínacími jednotkami 1NO+1NC, má tyče do kříže a 3 nebo 4 polohy po 90°.

Materiály

Plášť spínačů Limitex AP je litinový (G20) a zaručuje spolehlivou ochranu proti vodě a prachu. Identifikační štítek spínače je nerezový. Použité materiály jsou vysoce odolné proti opotřebení a vlivům okolí.

Parametry

  • Skladovací teplota: -50°C/+60°C
  • Provozní teplota: -50°C/+60°C
  • Krytí: IP66
  • Maximální počet sepnutí: 3600 za hodinu
  • Mechanická životnost: 1 000 000 operací
  • Pracovní poloha: libovolná
  • Parametry spínacích jednotek
  • Kategorie použití: AC 15, 3 A / 250 V
  • Jmenovitý tepelný proud: 10 A
  • Jmenovité izolační napětí: 300 V AC
  • Maximální spínaný proud: 3 A
  • Maximální ztrátový výkon: 2 W
  • Jmenovitá frekvence: 50 Hz / 60 Hz
  • Připojení vodičů: šroubovací svorky
  • Průřez vodičů: 2×1,5 mm², 1×2,5mm²
  • Vstupy kabelu: 2 průchodky M20×1,5 / M25×1,5 / ½ NPT
Limitex AP
Limitex AP
